Para una
tarjeta de sonido regular, cada pin tiene la siguiente función [The indispensable PC Hardware book, Hans-Peter Messmer, Addison-Wesley Publishing Company]:

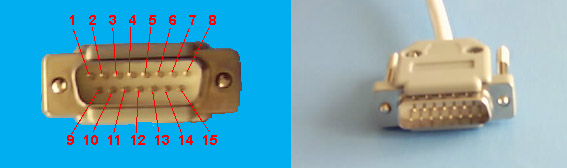

* Los números
de los pins están asignados de forma que nosotros veemos los pins, empezando por 1 de izquierda a derecha y de arriba abajo.
Tarjeta de sonido
regular (Un solo eje)
|
Pin#1 |
(salida +5 voltios DC del ordenador) Volante, patilla
del centro |
|
Pin#2 |
(entrada negativa del Botón A) a la patilla NO del interruptor |
|
Pin#3 |
(entrada 0-5 voltios del joystick, eje X) Volante, patilla
izquierda |
|
Pin#4 |
(salida negativa del ordenador) a la patilla común de
los interruptores |
|
Pin#5 |
(salida negativa del ordenador) no se usa |
|
Pin#6 |
(entrada 0-5 voltios del joystick, eje Y) Freno, patilla
izquierda |
|
Pin#7 |
(entrada negativa del Botón B) a la patilla NO del interruptor |
|
Pin#8 |
(salida +5 voltios DC del ordenador) no se usa |
|
Pin#9 |
(salida +5 voltios DC del ordenador) Acelerador, patilla
del centro |
|
Pin#10 |
(entrada negativa del Botón C) a la patilla NO del interruptor |
|
Pin#11 |
entrada 0-5 voltios del joystick, eje X b) no se usa |
|
Pin#12 |
(salida negativa del ordenador) no se usa |
|
Pin#13 |
entrada 0-5 voltios del joystick, eje Y b) no se usa |
|
Pin#14 |
(entrada negativa del Botón C) a la patilla NO del interruptor |
|
Pin#15 |
(salida +5 voltios DC del ordenador) no se usa |

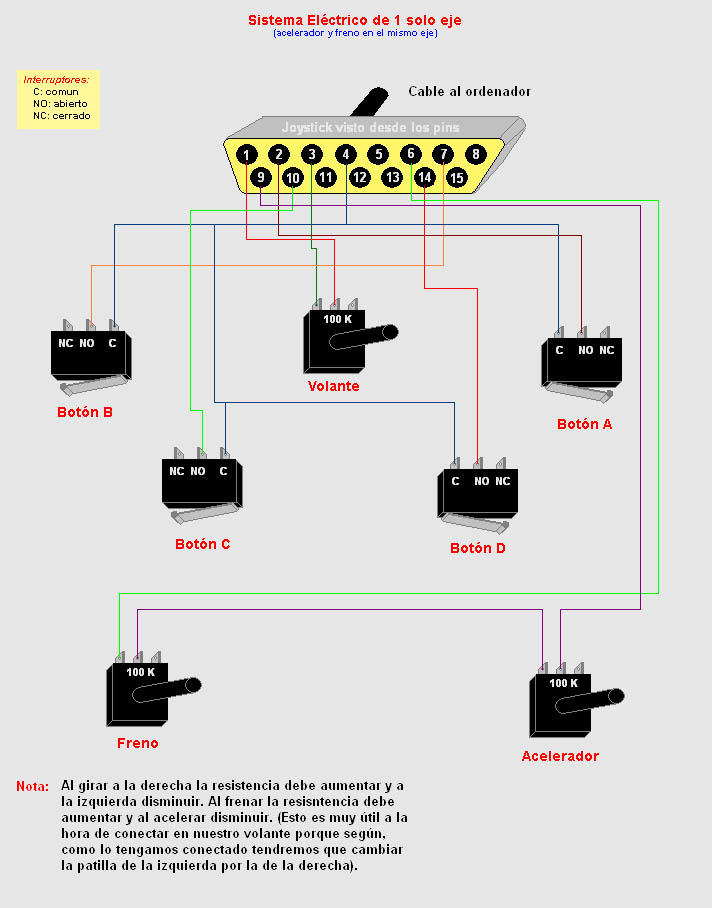

Esquema de las conexiones:
|
