Cambio de marchas
En el apartado
de diseño ya se ha mostrado una figura sobre las dimensiones de la palanca de cambio. Esta palanca esta hecha de aluminio

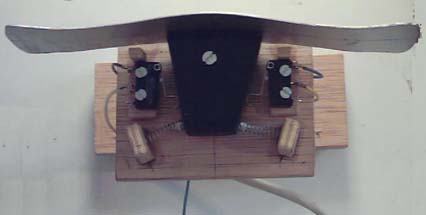

de 2 mm de grosor, ya que pesa poco y es fácil de cortar y de doblar. Una vez cortada la palanca tenemos que hacer el mecanismo. Primero mostraremos
una foto:
Para hacer
este mecanismo debemos cortar una plancha de contrachapado de 6,5 cm de alto por 8,5 cm de ancho.
Después deberemos
cortar la pieza que hay en la foto de color negro para acoplarle la palanca y los muelles para que al accionarla retornea
su posición original. Una vez hecho esto hemos de acoplar los microinterruptores con dos tornillos a la base.

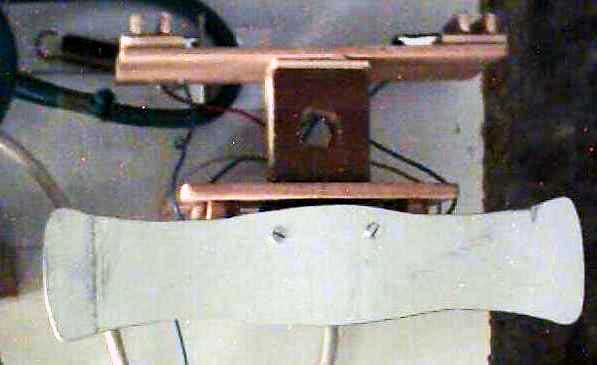

Para sujetar
la palanca al volante lo haremos con una pieza de aglomerado de 3,5 cm de alto por 3 de ancho con un agujero de 12 mm en el
centro. Ver la foto:
La pieza
de la parte de arriba de la foto es para los botones del volante. Las dimensiones de la base son: 4,5 cm de alto por 12 de
ancho. La foto siguiente lo muestra mejor:
|
